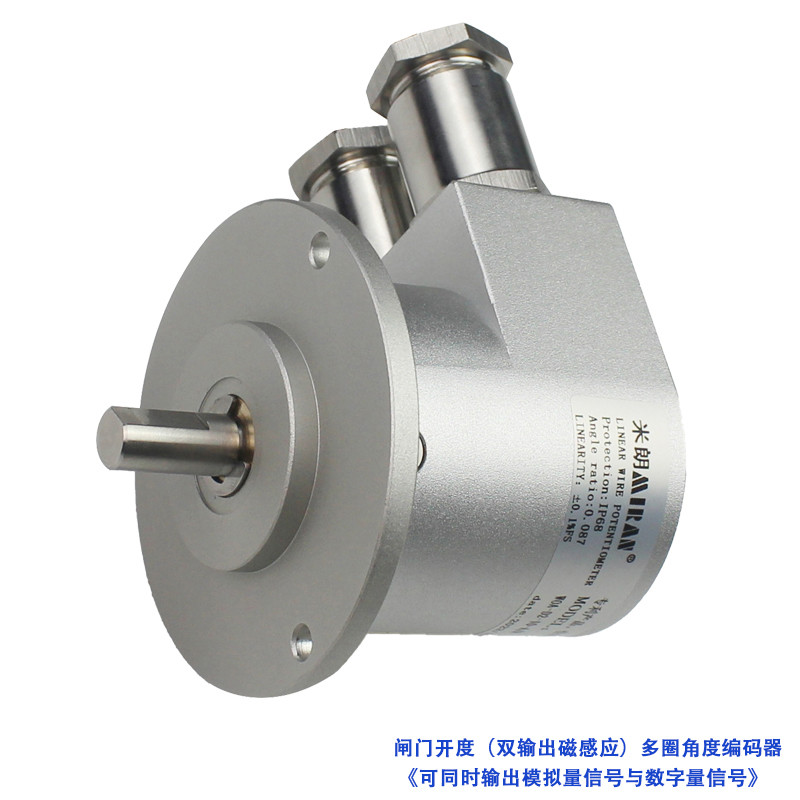

一、閘門開度（雙輸出磁感應）多圈編碼器概述：

閘門開度（雙輸出磁感應）多圈編碼器為測量電機旋轉位置的內部非接觸式絕 對 值編碼器，產品為米朗科技自主研發的磁感應多圈傳感器，并加入信號調理及算法，計算絕 對角度，可同時輸出模擬量信號與數字量信號。

二、閘門開度（雙輸出磁感應）多圈編碼器特性：

● 信號輸出：RS485半雙工通信，4-20mA，0-5V，0-10V

● 支持（max）轉速600rmp

● 體積小

● 抗污染能力強

● 絕 對 值輸出，數據掉電記憶

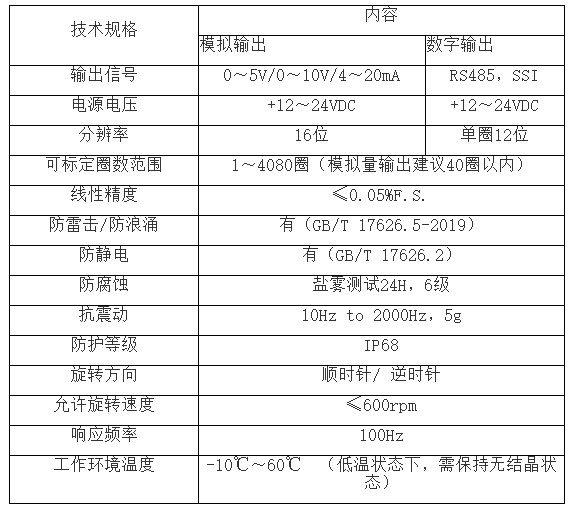

三、閘門開度（雙輸出磁感應）多圈編碼器技術規格：

四、閘門開度（雙輸出磁感應）多圈編碼器接線方式：

注：①模擬量輸出選擇較大圈數后，分辨率也會隨之變差。

②電源打開后因內部電路的初期化，請在上電50msec后，再輸入命令。每次斷電與上電保持間隔大于10秒。

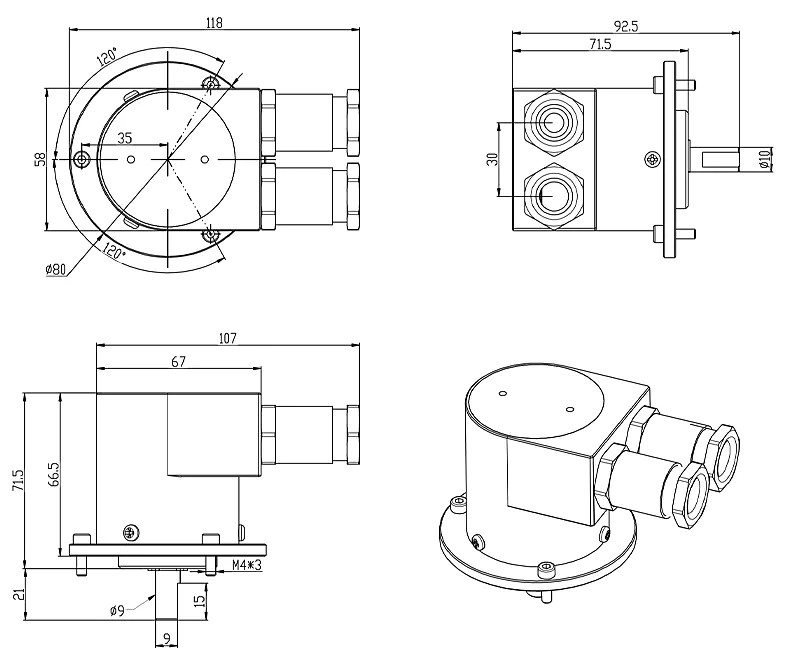

五、閘門開度（雙輸出磁感應）多圈編碼器安裝尺寸：

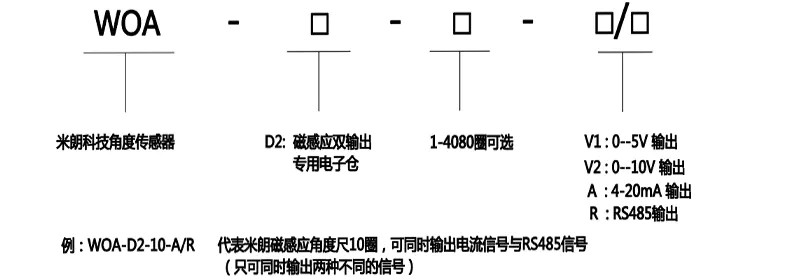

六、閘門開度（雙輸出磁感應）多圈編碼器選型：
