一、振弦裂縫計采集模塊概述：

  米朗RS485振弦傳感器采集卡模塊，可實現將振弦傳感器的自振頻率信號轉化為位移量通過RS485經MODBUS-RTU協議輸出，通過串口指令來實現用戶對不同振弦傳感器標定的功能。用戶完成溫度系數、直線系數、起始點、溫度標定操作后，根據標定系數實現線性輸出，標定之外的部分視為死區。

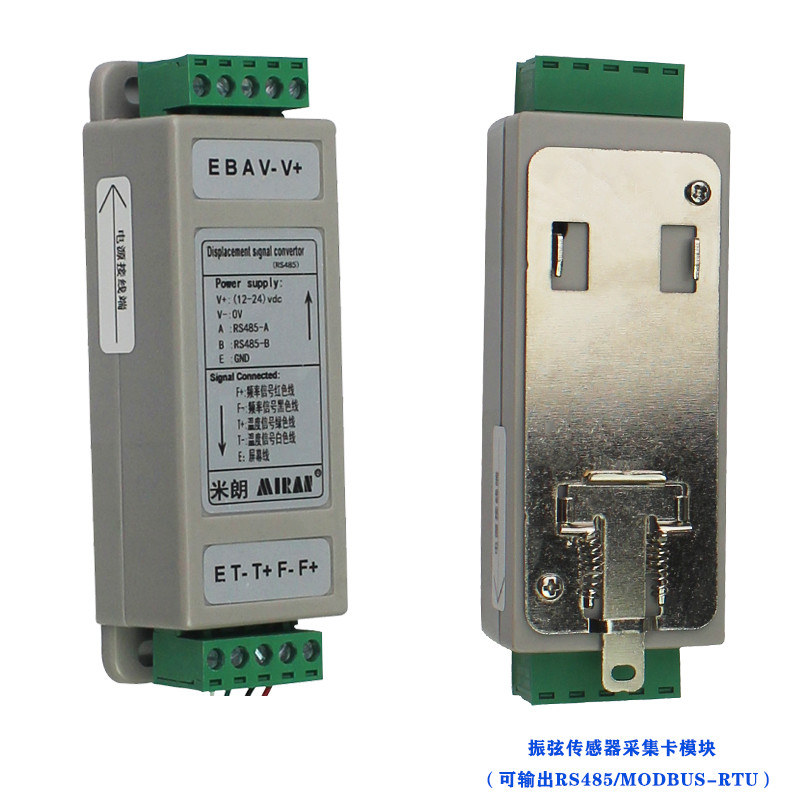

二、振弦裂縫計采集模塊說明：

  振弦采集模塊是專為干擾較嚴重的環境而設計。在日常作業環境，模擬信號傳送會容易受到干擾。傳送電線質量，周邊設備配置，和電線安裝環境都會大大影響模擬信號傳送。

該模塊是配合米朗振弦位移傳感器RS485數字信號輸出的產品使用。傳感器通過該模塊傳

入的激勵信號觸發自振，然后該模塊采集傳感器的自振頻率，解碼后得到位移數據等，再通過該模塊RS485輸出實時信號到PC端。

模塊內部有專用的電源電壓過濾和穩壓系統。為位移測量提供一個zui完整的供電方案。解決了機臺上因共用電源供電所帶來的不穩定電壓干擾而產生的不穩定讀數。

此方案不用改動現有設備配置，如控制電腦和配線，而且所得的位移讀數更能媲美采用現場總線的效果。

三、振弦裂縫計采集模塊特點：

●接線端子，可拔插連接接頭使用更方便。

●隔離電源防干擾，更 安 全。

●振弦采集卡與振弦傳感器配套使用，可隨時更換不同量程的振弦傳感器進行標定使用。

四、振弦裂縫計采集模塊注意事項：

★LED說明：模塊正常輸出時，LED燈為紅、綠兩色燈交替。

★配置說明：模塊需與振弦傳感器配置保持一致，（波特率：9600，數據位8位，停止位1位，無校驗，傳感器地址：01）

★標定說明：若用戶操作時誤操作進入標定模式，只需將位移傳感器位置保持不變，在同一位置標定起點和終點，若標定起點與終點間距過小，模塊會判定標此次標定無效。

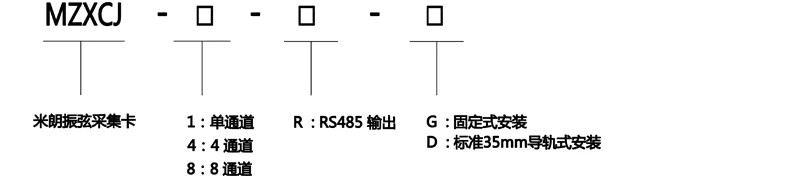

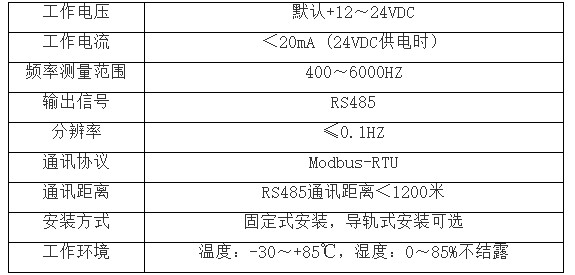

六、技術參數：

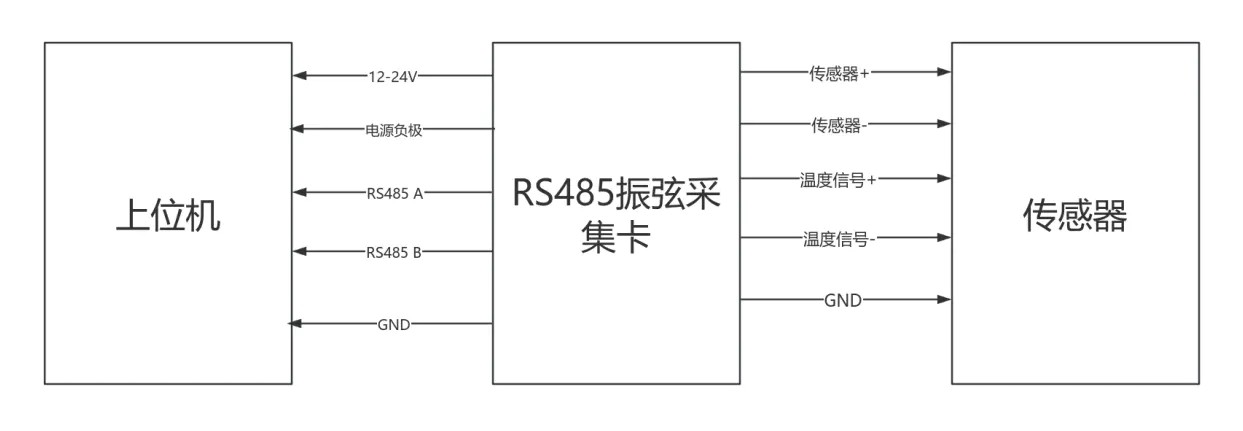

七、接線示意圖：

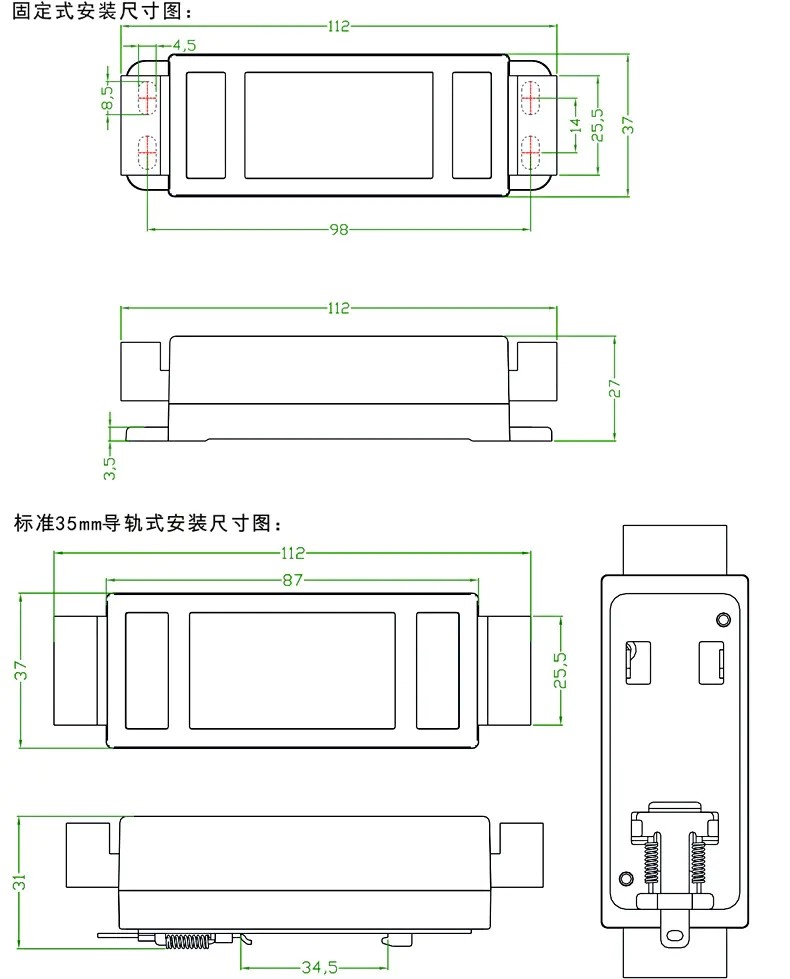

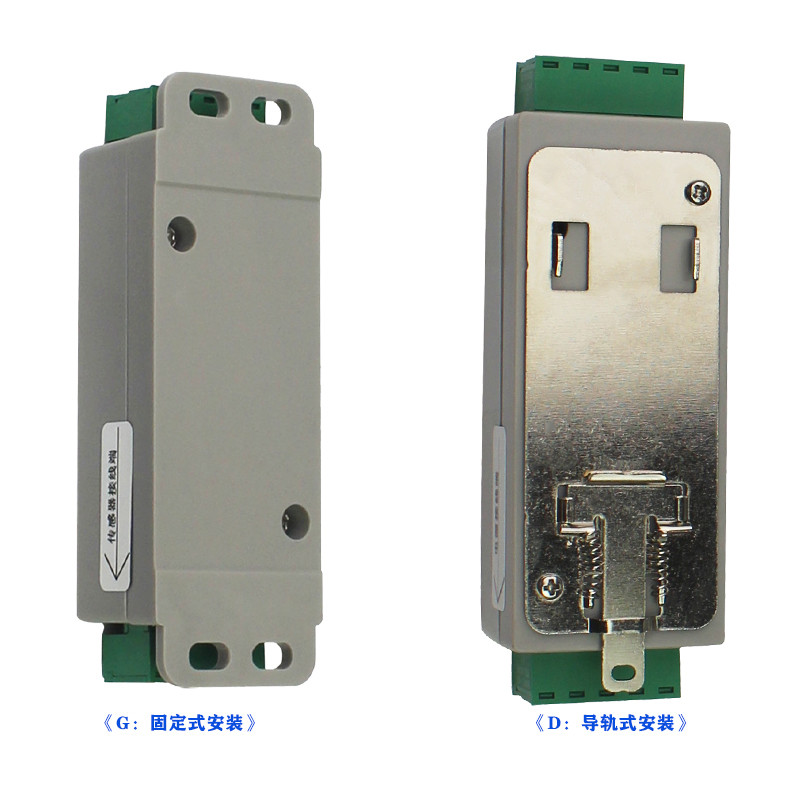

八、安裝尺寸：
