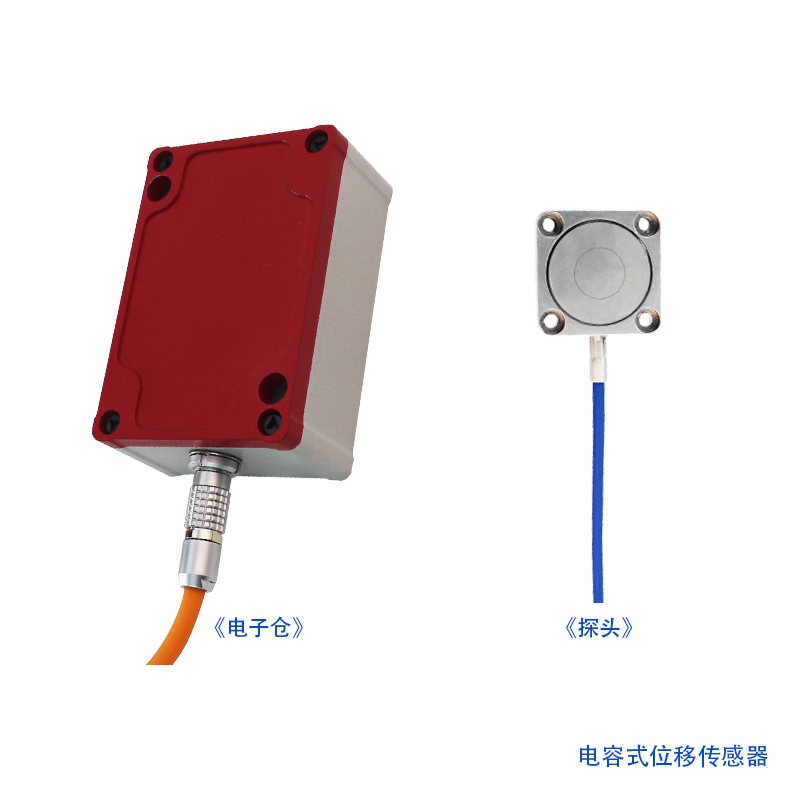

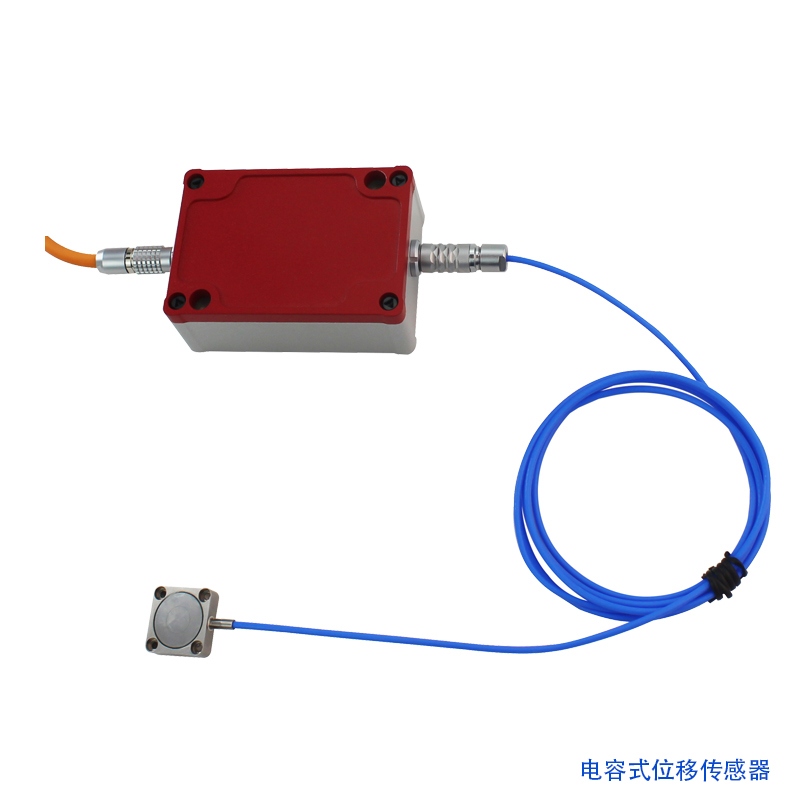

一、電容式位移傳感器概述：

電容式位移傳感器利用將待測的物理位移（距離變化）轉換為電容器電容量的變化，再通過測量電路將電容變化轉換為標準電信號（如電壓、電流或頻率）輸出，從而計算出位移量。兩個平板電極分別由傳感器和相對的測量對象來表示。如果一個恒定的交變電流流過電容傳感器，則傳感器上交變電壓的振幅變化與電容極板之間的距離成正比。利用探頭與導電目標物之間形成的電容器，將兩者之間的物理距離變化，轉換成電容量的變化，再通過精密的電子電路檢測并線性化這種變化，zui終輸出一個與距離成比例的標準信號。

交流電經過解調并作為模擬量信號輸出。傳感器能夠對所有導電材料進行測量，如果選擇適當的控制器甚至可以在絕緣材料上進行使用。

電容位移傳感器是一種高精度、高分辨率、非接觸式的測量傳感器，通過檢測電容變化來測量微小位移，主要用于位移、位置和厚度測量。《對測量環境要求較高（如防塵、防油污、防電磁干擾等）》

二、電容式位移傳感器應用領域：

●精密制造與質量檢測：

用于檢測晶圓平整度、光刻機對焦、鍵合機壓力控制、測量機床刀具磨損、檢測零件的厚度、平整度、圓度等幾何參數等；

●微電子與MEMS技術：

測量芯片引線鍵合高度、封裝間隙、微機電系統（MEMS）微型結構的形變、振動或位移，如加速度計、微鏡的校準；

●科學研究與實驗室：

研究材料的熱膨脹系數、形變行為或納米級表面形貌（如原子力顯微鏡中的位置反饋）、調整光學元件（透鏡、反射鏡）的納米級對準與聚焦、精密儀器校準；

●航天航空：

發動機渦輪葉片間隙、軸系振動與形變、飛機機翼、航天器部件的微小形變或疲勞的結構健康監測；

●汽車工業：

發動機的活塞運動、氣門間隙、曲軸振動監測、檢測新能源電池充放電過程中的極片膨脹；

●醫療與生物工程：

用于精密手術機器人、影像設備（如CT/MRI）的定位；

●工業自動化與機器人：

末端執行器的精準定位、力控反饋（如裝配、打磨）、柔性生產線的在線監測產品厚度或位置，進行實時調整等；

●新能源與重型工業：

實時健康監測葉片形變與振動；

三、電容式位移傳感器特點：

★非接觸測量：避免對被測物體造成損傷或干擾

★對導電和非導電物體的距離與厚度測量

★高精度和穩定性，分辨率可達納米級

★高頻響應：適合動態振動測量

★適用于工業環境、電磁場和真空環境內
★對材質敏感：需考慮被測物導電性、環境溫濕度及電場干擾

四、技術參數：

供電電壓：DC12-24V

線性度可達：0.1μm

重復性高達：0.0003% FS

長期穩定性：±0.002 % FS

溫度穩定性：5ppm

測量范圍從 0.05mm至10mm（可擴展）

信號輸出：RS485、0-5V、0-10V、±5V、±10V、4-20mA

分辨率zui高可達：0.0375nm （溫度范圍﹣270 ℃至+200 ℃）

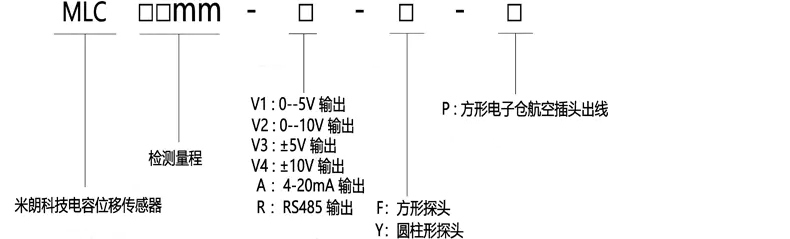

五、選型指導：

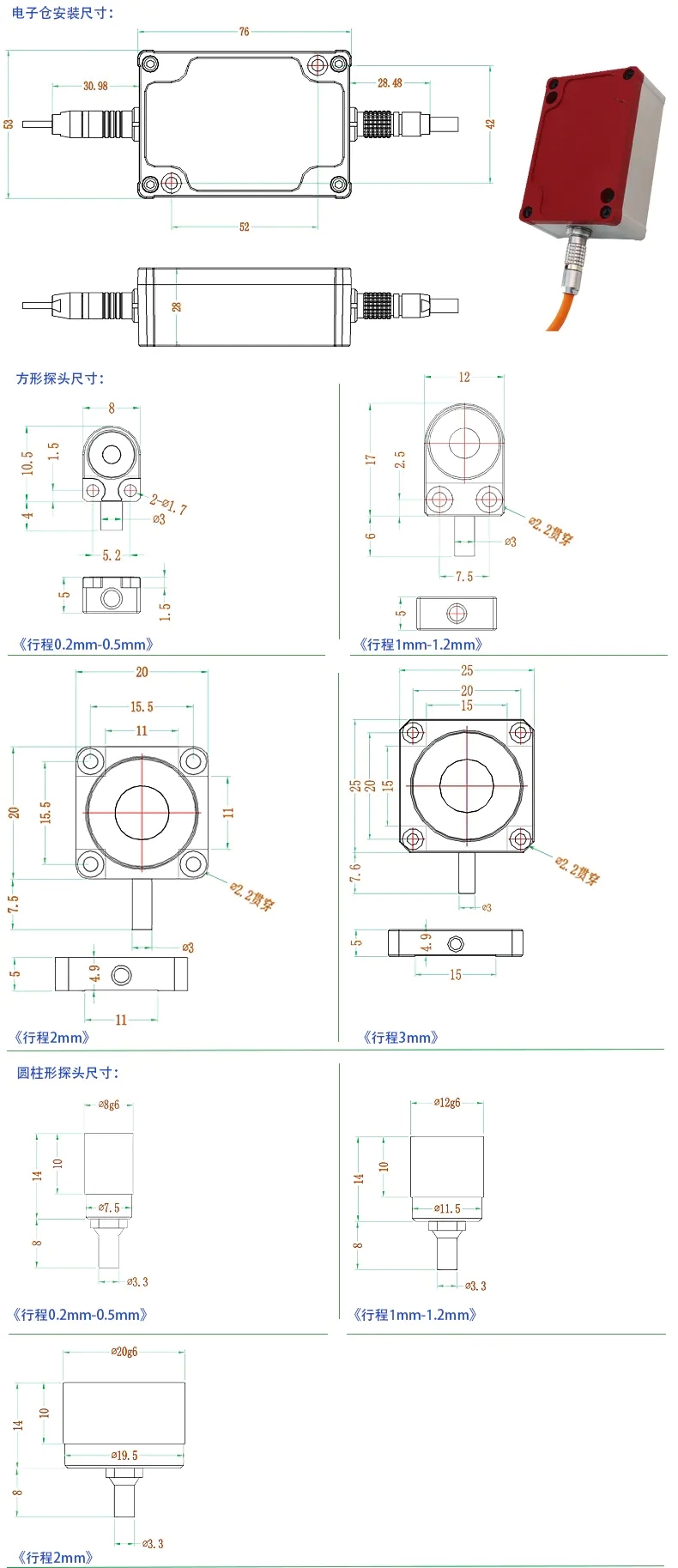

六、電容式位移傳感器安裝尺寸：
